Suministro de energía de emergencia automático sin instalación permanente basado en el generador inversor KS 6000iES ATS Versión 2 con una potencia de hasta 5000W

El artículo está protegido por derechos de autor. No se permite publicar el artículo completo o partes del mismo sin una referencia clara a la fuente (un enlace al sitio web de Könner & Söhnen).

Soluciones de energía de respaldo con generador inversor KS 6000iES ATS Versión 2

Con la versión KS 6000iES ATS Versión 2, se puede implementar un suministro de energía de emergencia automático sin que el generador tenga que estar instalado de forma permanente.

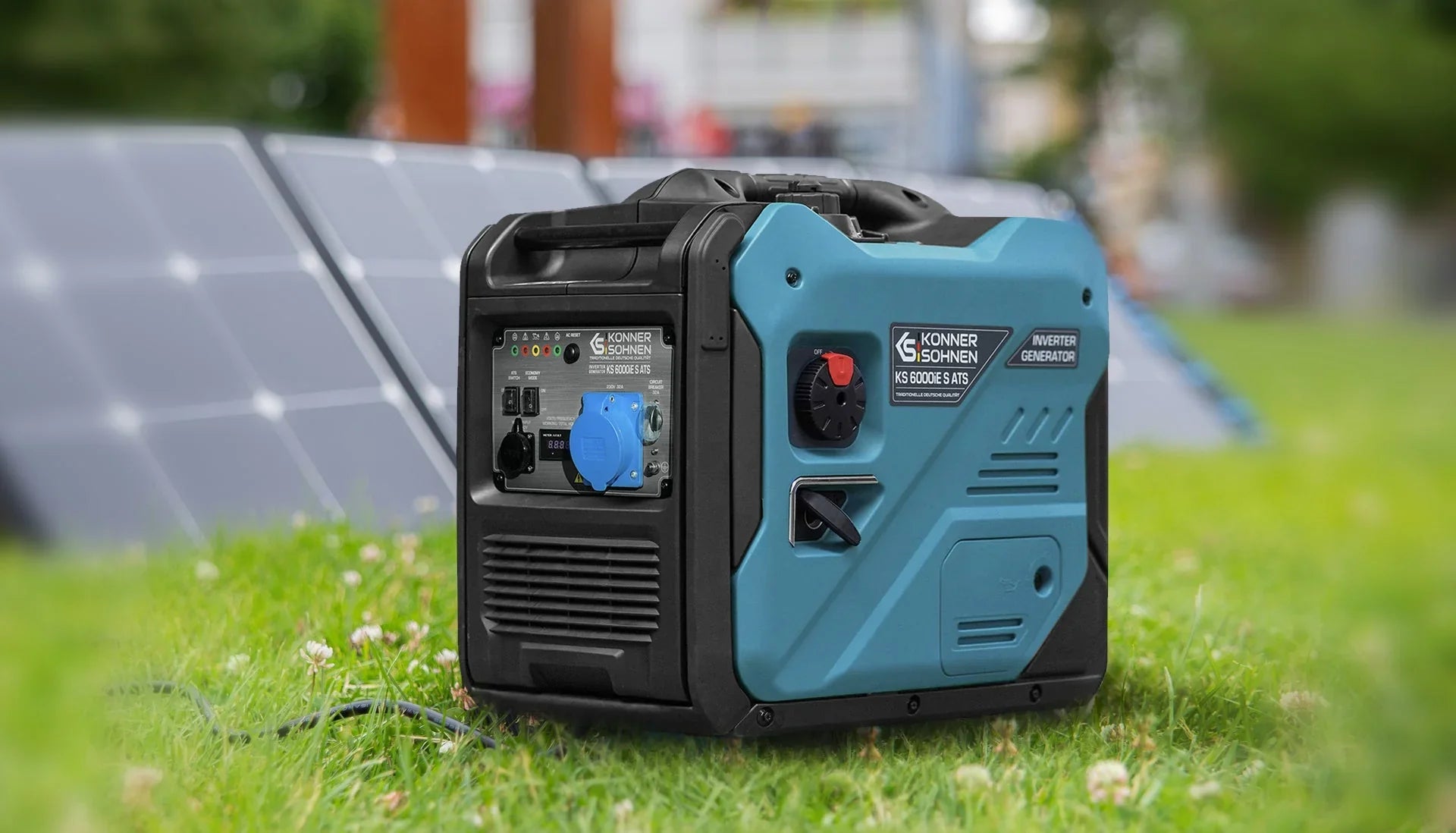

El generador inversor KS 6000iES ATS está equipado con el módulo ATS, que permite una amplia gama de soluciones innovadoras de energía de respaldo. El generador suministra un voltaje sinusoidal "limpio" de 230V 50 Hz con una potencia de hasta 5 kW, lo cual es suficiente para la mayoría de los electrodomésticos.

Cableado interno del generador inversor KS 6000iES ATS Versión 2

La toma CEE 230V 32A está conectada a la salida del módulo inversor y solo está activa cuando el generador está en funcionamiento.

El generador se puede encender (posición ON) o apagar (posición OFF) manualmente utilizando el interruptor multifunción en el lateral (llave de gasolina, encendido, suministro de energía del control). El generador se arranca en modo manual con el botón rojo en el interruptor multifunción.

El INTERRUPTOR ATS se utiliza para activar el modo automático (INTERRUPTOR ATS en ON) o desactivarlo (INTERRUPTOR ATS en OFF).

El módulo ATS del generador monitorea el voltaje de 230V en la ENTRADA PRINCIPAL en modo automático, arranca el generador tan pronto como falla y se detiene en aproximadamente 1 minuto tan pronto como el voltaje de 230V vuelve a la ENTRADA PRINCIPAL.

Incluso si el generador solo se conecta en caso de un corte de energía, recomendamos utilizar el modo automático para que no tenga que estar verificando constantemente si el suministro eléctrico principal ha regresado. El generador lo detecta por sí mismo y apaga su salida después de aproximadamente 1 minuto, lo que permite que el interruptor de transferencia automática (no incluido) en la distribución cambie al suministro eléctrico principal.

El módulo de carga de la batería interna suministra el control y, si es necesario, carga la batería de litio instalada en el generador para que el generador esté siempre listo para operar en modo de espera (230V aplicados a la ENTRADA PRINCIPAL). La batería alimenta el controlador en caso de un fallo de energía hasta que el generador haya arrancado. Tan pronto como el generador genera un voltaje de 230V, el módulo de carga de la batería vuelve a funcionar, suministra el controlador y carga la batería. El módulo de carga de la batería también funciona cuando el generador está apagado (interruptor giratorio en OFF) si los 230V están presentes en la ENTRADA PRINCIPAL. De esta manera, puede cargar la batería de vez en cuando incluso cuando el generador no está en uso. Si la batería se descarga después de varios intentos de arranque, siempre existe la opción de arrancar el generador manualmente.

El módulo inversor cuenta con protección electrónica integrada contra sobrecargas y cortocircuitos, y el interruptor automático en la salida del generador solo sirve como protección adicional.

Ejemplo de alimentación de la casa (solo consumidores de energía de 230V) con el KS 6000iES ATS Versión 2 en modo automático con monitoreo de la red eléctrica:

El generador está conectado al lado N del interruptor de transferencia automática, que tiene conmutación prioritaria, por lo que cuando regresa la energía principal, el interruptor no cambia inmediatamente a la red eléctrica, sino solo cuando el generador apaga su salida. El generador KS 6000iES ATS versión 2 analiza el voltaje en su ENTRADA PRINCIPAL durante aproximadamente 1 minuto y solo entonces se apaga el enchufe CEE 230V 32A, permitiendo así el cambio a la fuente de alimentación principal. Esto corresponde a la regulación según la cual un dispositivo de conmutación automática no debe cambiar a la red eléctrica pública inmediatamente, sino con un retraso.

La versión KS 6000iES ATS Versión 2 está diseñada como una fuente de energía portátil en un sistema IT. El conductor neutro no está conectado al bastidor. Se requiere un sistema TN con el conductor neutro conectado a tierra para la alimentación doméstica. Para ello, el conductor neutro del generador debe conectarse a la barra de tierra de la casa (PE) en el punto de conexión (en el diagrama de circuito detrás de la entrada de alimentación).

El cable hacia el edificio se considera el cable de salida del generador y el sistema TN solo se crea cuando el generador está conectado a la casa. Los conductores N y PE funcionan por separado desde el interruptor de transferencia automática.

El cable desde el generador hasta la entrada de la casa no está incluido. Es una extensión estándar con un enchufe CEE 230V 32A 3P en un extremo y un enchufe CEE 230V 32A en el otro extremo, disponible comercialmente en diferentes longitudes.

El generador monitorea el voltaje en el enchufe Schuko, que está conectado en la caja de distribución y protegido por un MCB y un RCD o por un RCBO (MCB y RCD en uno). Este enchufe sin el generador conectado puede usarse como un enchufe exterior normal. El enchufe Schuko en el diagrama de cableado está sin voltaje en caso de un corte de energía y esto es crítico para el control ATS del generador. Es una señal para iniciar el generador. El enchufe Schuko puede invertirse sin afectar a todo el sistema.

Se suministra un enchufe para la ENTRADA DE RED con el generador. El cable para el enchufe Schuko debe construirse por separado. Usted compra un cable con un enchufe Schuko en la longitud deseada e instala el enchufe suministrado en su extremo libre.

El generador en el diagrama de circuito no está instalado permanentemente, sino conectado al enchufe Schuko preinstalado y a la entrada de casa CEE 230V 32A según sea necesario. El generador también puede utilizarse como fuente de energía portátil si se requiere. Una instalación fija es, por supuesto, también posible, pero se necesita una habitación adecuada con suficiente ventilación y un sistema de escape. Una ventilación forzada adicional puede conectarse al lado N del interruptor de transferencia y solo funciona mientras el generador está en funcionamiento y produciendo energía.

Si necesita más de 5 kW de potencia, recomendamos dividir los consumidores de energía de 230V que tienen derecho a energía de emergencia en varios grupos y suministrarlos por separado. Por ejemplo, 3 grupos de consumidores de energía de 230V, que normalmente son alimentados por 3 fases diferentes de la red eléctrica pública, tendrían que ser suministrados por 3 generadores inversores diferentes:

De esta manera, son posibles salidas totales de hasta 15 kW, lo cual es suficiente, por ejemplo, para una oficina con EDP.

Los consumidores trifásicos de 400V que necesitan un campo giratorio (por ejemplo, motores) permanecen en la solución sin suministro eléctrico. Los consumidores de energía como la cocina eléctrica, que representan un grupo de consumidores de 230V conectados solo a 3 fases con una carga conectada muy alta, pueden operar hasta 1/3 de la carga conectada.

Todos los generadores deben estar conectados a tierra mediante la toma de tierra de la casa o a su propia toma de tierra separada (una toma de tierra para todos los generadores es suficiente). El conductor PE en el enchufe CEE 230V 32A está conectado al bastidor del generador y, después de conectar el generador a la casa, se conecta a la toma de tierra de la casa a través de la barra de tierra.

El conductor neutro del generador debe estar conectado a tierra para crear un sistema TN. Para ello, coloque un puente entre N y PE detrás de la entrada de alimentación directamente o en el interruptor de transferencia automática.

En un edificio de apartamentos, se podrían utilizar múltiples generadores que monitorean el voltaje en la distribución principal de la casa, pero alimentando cada apartamento individualmente a través de su propio interruptor de transferencia automática. Dado que el generador solo tiene que estar conectado a un enchufe Schuko y a una entrada CEE 230V 32A, sería muy fácil de usar y reemplazar el generador.

Cada apartamento o instalación está equipado con un interruptor automático de respaldo de energía, con un generador conectado a su lado con prioridad, de modo que el cambio a la red eléctrica se realiza con un retraso de 1 minuto, después de que se restablece el voltaje en su lado.

Si tiene más preguntas, por favor contacte a nuestro soporte técnico en:

support@dimaxgroup.de

Descargo de responsabilidad:

Estas instrucciones solo pueden tomarse como una recomendación, son ilustrativas y deben adaptarse a las circunstancias y condiciones locales exactas durante la instalación. La instalación en sí debe realizarse cumpliendo con todas las normas y regulaciones. No nos hacemos responsables de las instalaciones incorrectas y sus consecuencias.
