Los generadores de la serie mencionada están diseñados como generadores de energía móviles en un sistema IT y cuentan con protección básica mediante el aislamiento básico de las partes activas. Los pines PE en los enchufes, así como el tornillo de puesta a tierra, están conectados al cuerpo del generador. Las líneas activas L y N están separadas de la carcasa del generador.
El suministro de energía de emergencia en los edificios debe implementarse generalmente como un sistema TN. En este caso, un sistema TN debe construirse con el generador. El generador en sí y su conductor neutro deben estar conectados a tierra.
Puede encontrar más información en nuestro material informativo "Sistema TN para suministro doméstico con generadores de emergencia".
Los generadores con enchufes Schuko y enchufes CEE con una posición PE de 6h están diseñados como sistemas IT para uso móvil, pero generalmente también pueden utilizarse para el suministro eléctrico doméstico. El cable de alimentación entre el generador y el interruptor de transferencia puede considerarse una línea de salida del generador, a través de la cual se puede conectar a tierra el conductor neutro del generador. El generador en sí no puede ser convertido; permanece como un sistema IT y puede usarse de manera móvil si es necesario, pero se convierte en parte del sistema TN una vez que se conecta a la casa. La excepción a esto son los generadores instalados permanentemente.
El generador (carcasa) debe estar conectado a tierra ya sea a través del sistema de puesta a tierra del edificio o mediante un sistema de puesta a tierra diseñado específicamente para el generador (pica de tierra, sistema de puesta a tierra cruzada). El generador se conecta a tierra a través del tornillo de puesta a tierra. El conductor PE del cable de alimentación por sí solo no es suficiente para garantizar una conexión a tierra fiable del generador.
El tornillo de puesta a tierra del generador debe conectarse a la barra de puesta a tierra principal de la casa utilizando un cable de cobre de 6-10 mm². Si esto falta, se debe instalar un sistema de puesta a tierra para el generador. El conductor PE del enchufe del generador va al tornillo de puesta a tierra en la caja de distribución, que a su vez debe estar conectado a la barra de puesta a tierra principal. El conductor N del enchufe del generador debe estar conectado a tierra en el punto de conexión en la caja de distribución. Esto se realiza colocando un puente entre N y PE en el lado del generador del interruptor de transferencia.

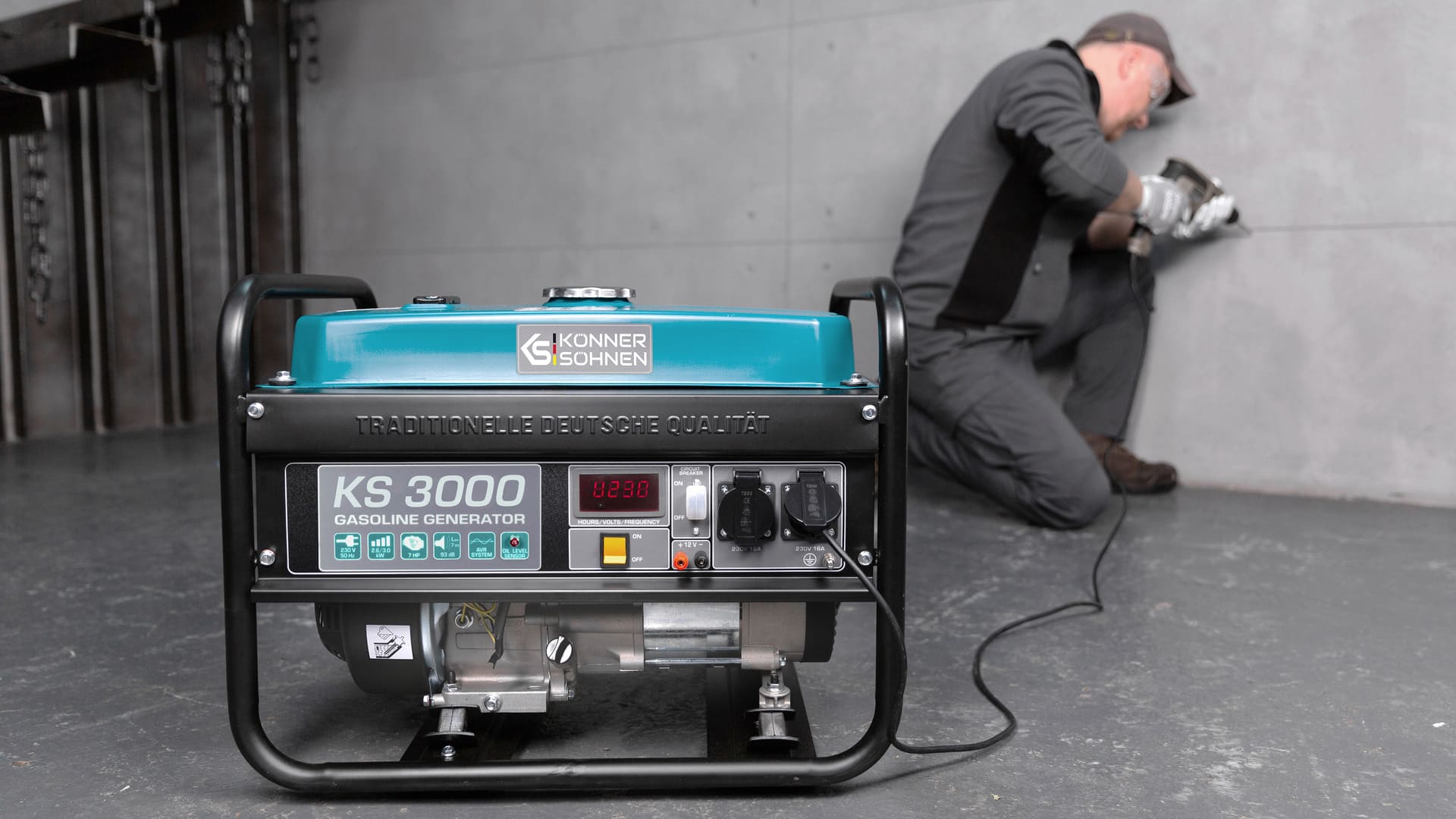

Los modelos de la serie KS 2900, KS 3000, KS 3900, KS 5000 suministran 230V y pueden utilizarse como fuente de energía de emergencia para consumidores de energía de 230V.
A Estufa eléctrica trifásica está conectado a tres fases, pero generalmente es un consumidor de energía de 230V, con elementos calefactores divididos en tres grupos para la distribución de la carga. Puede ser alimentado por una sola fase de 230V del generador. Sin embargo, es importante asegurarse de que la potencia total activada de los elementos calefactores no exceda 1/3 de la carga conectada para evitar sobrecargar el conductor neutro.
Más información sobre el suministro doméstico de 230V y 400V se puede encontrar en nuestro material informativo sobre el tema "Generador de emergencia 230V o 400V".
Es esencial prestar atención al consumo total de corriente de los consumidores de potencia activa para que el generador o su enchufe Schuko (máx. 16A) no se sobrecargue.
Aquí está el plan de conexión recomendado para la alimentación de una casa según la directriz VDN para la planificación, construcción y operación de sistemas con generadores de energía de emergencia:
El enchufe Schuko puede invertirse en el generador sin afectar la fase y el neutro en la casa, ya que los dos contactos conductores de corriente en el enchufe Schuko son equivalentes siempre que ninguno esté conectado a tierra. El disyuntor del generador se disparará en caso de un cortocircuito en el consumidor de energía (L a PE) en cualquiera de las posiciones del enchufe Schuko, ya que N y PE están conectados externamente.
La segunda toma Schuko gratuita (modelos con 2 tomas Schuko) recibe el conductor neutro con conexión a tierra inmediatamente después de enchufar el cable al interruptor de transferencia en la primera toma, ya que las dos tomas Schuko están conectadas en paralelo.
Energía de emergencia para la casa con enchufe de alimentación de 230V en la pared exterior :
Esta opción de conexión tiene muchas ventajas. Se instala un interruptor de transferencia en el cuadro de distribución de la casa, y se construye un sistema TN en el lado del generador (puente entre N y PE). En caso de un cortocircuito (L contra la carcasa del consumidor de energía), la corriente fluye a través del puente de PE a N, y el interruptor automático en miniatura del generador se dispara. El tornillo de puesta a tierra del generador debe conectarse ya sea a la tierra de la casa a través del punto de puesta a tierra fijo preinstalado o a un sistema de puesta a tierra especialmente construido. El generador se puede conectar a la caja de alimentación utilizando un cable de extensión estándar (adecuado para el tipo de enchufe). No se requiere una instalación permanente; el generador solo se utiliza en caso de un corte de energía y se puede conectar en cualquier momento sin gran esfuerzo.
Recomendamos utilizar un cable de cobre con una sección transversal de 4-6 mm² por hilo entre la caja de alimentación y el interruptor de transferencia, para que tenga la opción de conectar un generador más potente en el futuro.
El generador se enciende y se verifica el voltaje antes de conectar la carga. La frecuencia de un generador síncrono convencional se controla mediante la velocidad del motor y puede estar en el rango de 50 a 53 Hz. Esto se puede ajustar si es necesario utilizando el tornillo de ajuste (el tornillo de ajuste con resorte sobre el carburador).
Luego, utilice el interruptor de transferencia para cambiar el suministro eléctrico de la casa al generador de emergencia. Cuando regrese la energía de la red pública, cambie el interruptor de transferencia a la red pública. El generador puede ser detenido.
La carga base de 100-200W (por ejemplo, 2 bombillas incandescentes o de luz infrarroja de 100W) sirve para equilibrar los consumidores de pequeña potencia no lineales presentes en un hogar, como enrutadores, interruptores satelitales, cargadores de teléfonos móviles, iluminación LED, etc., que consumen solo una parte de la onda sinusoidal y, por lo tanto, distorsionan el voltaje. Es importante evitar armónicos perjudiciales para los consumidores de energía cuando dichos consumidores son los únicos activos en el hogar.
La carga de equilibrio resistiva carga las partes de la onda sinusoidal de voltaje que no son cargadas por los consumidores de energía electrónica no lineales y, de este modo, amortigua las armónicas.
Puede encontrar más información sobre este tema en nuestro material informativo sobre generadores de energía y consumidores electrónicos de energía.
Voltaje (amarillo) y corriente (verde) de un generador convencional bajo carga electrónica sin y con carga de balanceo (bombilla de 100W):
Puede observar que las armónicas perturbadoras marcadas con las flechas rojas en la imagen de la izquierda son mucho más pequeñas en la imagen de la derecha y la mayoría de los módulos electrónicos funcionan sin problemas.
En los generadores convencionales (incluidos aquellos con AVR), la corriente se toma del devanado del alternador, y la forma de onda de voltaje puede desviarse de una onda sinusoidal dependiendo del diseño del generador y de los consumidores de energía conectados. La frecuencia de voltaje de un generador síncrono convencional está determinada por la velocidad del motor, la cual puede fluctuar dependiendo de la carga. Un valor de 50-53 Hz es permisible y se encuentra dentro del rango de tolerancia.
Debe consultar al fabricante del dispositivo respectivo si se le permite alimentar sus dispositivos sensibles con un generador convencional, ya que esto puede depender únicamente del diseño del dispositivo.
Los generadores descritos en este artículo son generadores de energía de emergencia y no son adecuados para operación continua. Recomendamos operar todos nuestros generadores de gasolina durante un máximo de 5-6 horas (dependiendo de la carga y la temperatura exterior), pero luego tomar un descanso de 30-60 minutos para que se enfríen.
Descargo de responsabilidad:
Este manual está destinado únicamente como guía, es ilustrativo y debe adaptarse a las circunstancias y condiciones específicas del sitio durante la instalación. La instalación en sí debe realizarse cumpliendo con todas las normas y regulaciones. No asumimos responsabilidad por instalaciones incorrectas y sus consecuencias.
